Enroulement Câble Arrangement Auto WPM-2024L
Enroulement Câble Arrangement Auto WPM-2024L Thumb

Enroulement Câble Arrangement Auto WPM-2024L

  • Modèle de produit: WPM-2024L

  • Specifications

    Enrouleur automatique modèle WPM - 2024L
    Plage de diamètre intérieur de bobinage : 50 - 200 mm
    Nombre de bobines : réglable
    Diamètre maximal du disque : 320 mm
    Course d’arrangement : Standard 120 mm (en option 200 mm)
    Tension d’entrée : AC 220V 50HZ/60HZ, AC 110V 50HZ/60HZ. Une tension spéciale peut être personnalisée.
    Puissance nominale : Moins de 800 W
    Capacité de charge : 15 kg
    Dimensions maximales de la machine : 900 * 600 * 450 (MM)
    Poids net : 60 kg
    Poids brut : 65 kg
  • Demander un devis

Enrouleur automatique WPM-2024L

Cette bobineuse avancée offre un large éventail de fonctionnalités et de capacités. La plage de diamètre intérieur d’enroulement de cette machine est de 50 à 200 millimètres, ce qui offre une flexibilité pour différentes exigences d’enroulement. Le nombre de bobines peut être ajusté en fonction des besoins spécifiques. Avec un diamètre de disque maximal de 320 millimètres, il peut facilement manipuler des disques plus grands. La course d’arrangement est disponible en deux options - la course standard de 120 millimètres et une option de 200 millimètres.

La tension d’entrée de cette machine peut être soit AC220V à 50HZ ou 60HZ, soit AC110V à 50HZ ou 60HZ. De plus, des tensions spéciales peuvent être personnalisées pour répondre à des exigences électriques spécifiques. La puissance nominale de cette machine est inférieure à 800 watts, ce qui garantit une consommation d’énergie efficace. Il a une capacité de charge de 15 kilogrammes, ce qui le rend adapté à la manutention de divers matériaux. La taille maximale de la machine est de 900 x 600 x 450 millimètres, ce qui permet une conception compacte mais fonctionnelle. Le poids net de la machine est de 60 kilogrammes et le poids brut est de 65 kilogrammes.

Pièces électriques principales :
1. Le mécanisme d’enroulement de cette machine est entraîné par un servomoteur de 750 watts combiné à un ensemble de réducteurs. Cette combinaison permet des opérations de bobinage précises et fiables.
2. Le système de contrôle se compose d’un PLC et d’une machine intégrée à écran tactile, offrant un contrôle intuitif et une utilisation facile.
3. Le rail de guidage coulissant provient de NSK au Japon, connu pour sa haute qualité et sa durabilité.
4. Le rack et le châssis sont faits maison, assurant stabilité et durabilité.
5. Il est équipé de 2 ensembles de relais et d’un ensemble de capteurs OMRON pour une détection et un contrôle précis.
6. Il existe également un ensemble de système d’alimentation pour assurer une alimentation stable.
7. Le mécanisme de ligne adopte un exemple de ligne alternative à crémaillère à pas de marche, fournissant une disposition efficace des fils.

Pièce de montage :
1. L’importante plaque de montage de cette machine est fabriquée à l’aide d’un centre d’usinage à commande numérique gong d’ordinateur CNC, assurant une précision et une qualité élevées.
2. Les pièces de traitement sont strictement conformes à la conception technique. Divers processus d’usinage tels que la fraiseuse, la meuleuse, le tour, la découpe de fil et le traitement thermique sont utilisés pour garantir la qualité et la précision des pièces. Après l’usinage, le serrage, l’installation électrique et la mise en service sont effectués.
3. Le faisceau de câbles (arbre) utilisé est en acier Sai. La taille est conforme à la disposition du client. La machine n’est équipée que d’un axe d’enroulement pour des opérations d’enroulement efficaces.

Envoyez-nous votre question sur ce produit

Verification Code Image

Produits similaires

Emballeuse Semi-Auto Enrubannage Câble WPM-120X

Emballeuse Semi-Auto Enrubannage Câble WPM-120X

Demander un devis
Machine de Bobinage et Liage de Câble Métallique WPM-212C

Machine de Bobinage et Liage de Câble Métallique WPM-212C

Demander un devis

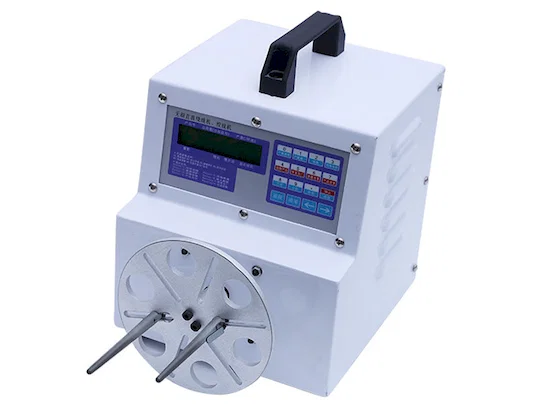

Machine de Bobinage de Câble WPM-2009
